4XC金相显微镜
- Brand???apple

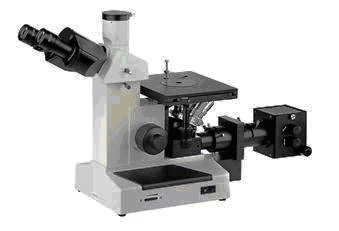

金相显微镜 4XC
· 常规应用三目倒置金相显微镜
· 成像清晰,操作方便,配置完善
· 可升级图像处理与分析系统
· 企业理化室和高等院校广泛普及
产品简介
金相显微镜可用来鉴别和分析各种金属和合金材料的组织结构,铸件质量的鉴定,原材料的检验或材料处理后的金相组织分析,以及对表面喷涂,裂纹等进行研究工作。
倒置金相显微镜,操作时试样面向下,并与工作台面平行,因此与试样的高度和平行度无关,试样无须镶嵌,适合于外形不规则或较大的试样。
金相显微镜是各工矿企业,科研院所和高等院校的常规装备,并可以升级显微摄影摄像与图像处理,金相图像分析系统。
技术参数：
物目镜和放大倍率
|
总放大倍率： |
100×-1250×,共8个放大倍率 |
|
物镜： |
10×,20×,40×,100×油 |
|
物镜转换器： |
四孔滚珠内定位 |
|
宽视野目镜： |
WF10×/18mm,平场PL12.5×/16mm |
|
分划目镜： |
10×变焦,格值0.1mm,视度补偿 |
|
测微尺C1： |
格值0.01/1mm |
规 格
|
双目镜筒： |
铰链式,倾角30o,瞳距55-75mm,屈光度±5D可调 |
|
影像输出： |
三目同步光学输出,标准接口 |
|
机械载物台： |
双层200*152mm,同轴移动15*15mm,游标0.1mm |
|
载物盘： |
通光孔径Φ10mm,Φ20mm,附试样夹 |
|
调焦机构： |
同轴粗微动,升降30mm,微调2μm,调焦定位松紧调节 |
|
同轴照明： |
明场柯勒照明,可变孔径和视场光阑,卤素灯6V/20W |
|
滤色片： |
黄/绿/蓝/中性(插片式) |
|
同轴照明： |
明场柯勒照明,可变孔径和视场光阑,卤素灯6V/20W |
|
输入功率： |
AC220V/50Hz/30VA |
|
仪器包装： |
体积48*36*56Cm3,重量9kg |
参数表
|
物镜 |
总放大倍率 |
|||
|
放大倍率 |
数值孔径NA |
工作距离mm |
目镜10× |
目镜12.5×（选配） |
|
10× |
0.25 |
7.31 |
100× |
125× |
|
20× |
0.40 |
3.28 |
200× |
250× |
|
40× |
0.65 |
0.63 |
400× |
500× |
|
100×油 |
1.25 |
0.18 |
1000× |
1250× |
仪器成套性
|
⑴仪器主机 |
⑵目镜筒 |
⑶标准接口 |
⑷物镜目镜 |
|
⑸分划目镜 |
⑹测微尺 |
⑺载物盘 |
⑻试样夹 |
|
⑼滤色片 |
⑽合成浸油 |
⑾防尘罩盖 |
⑿备用品 |
|
⒀光源灯箱 |
⒁随机文件 |
|
|
选配件
|
A B. |
长工作距平场物镜PLL：5×,50×,60×,80×,100×干 12.5X目镜，刻度目镜 |
|
C. |
显微摄影摄像与图像处理,金相图像分析系统 |
|
D |
金相制样设备：抛光机,预磨机,镶嵌机,切割机及辅料等 |
